50层优秀装配式住宅工地赏析

时间:2021-01-22    访问量:1273

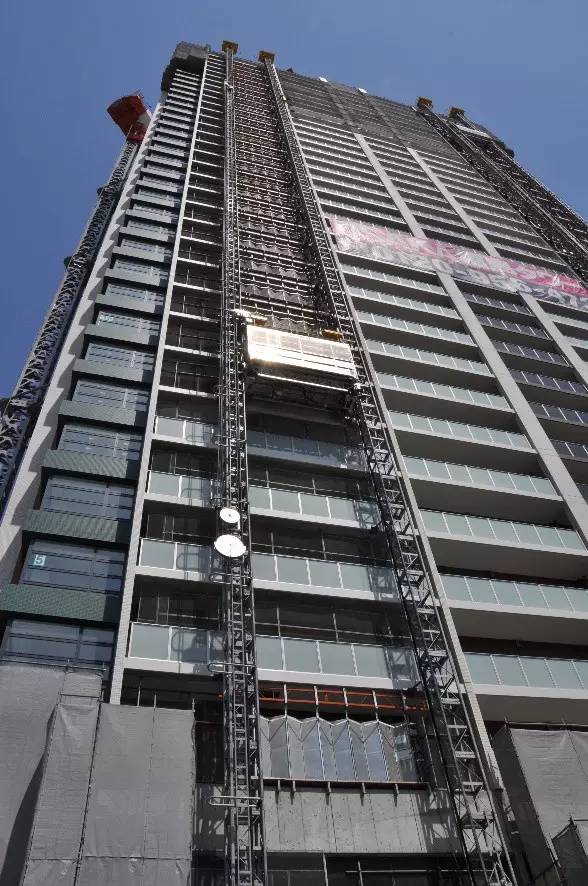

这是日本五洋建设的一个50层装配式住宅的工地,作为日本装配式建筑发展的一个缩影。

干净整洁的工地:

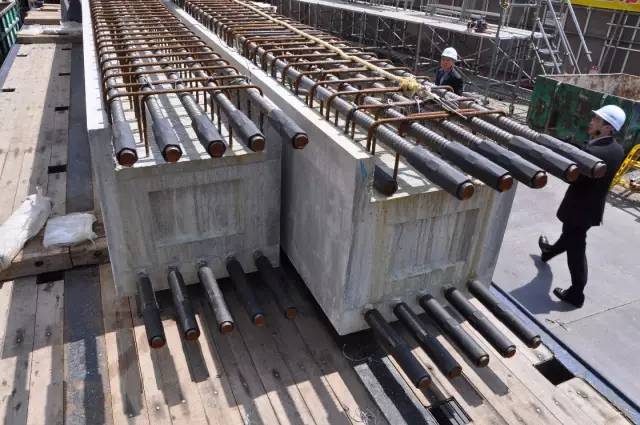

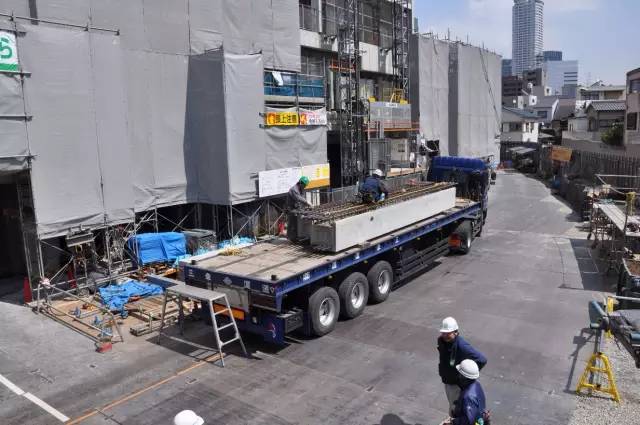

▲ 运至工地内的预制构件

▲ 的上排钢筋随预制构件在工厂绑扎好,在现场楼板安装完成后会有一层楼板钢筋锚入后浇砼板。

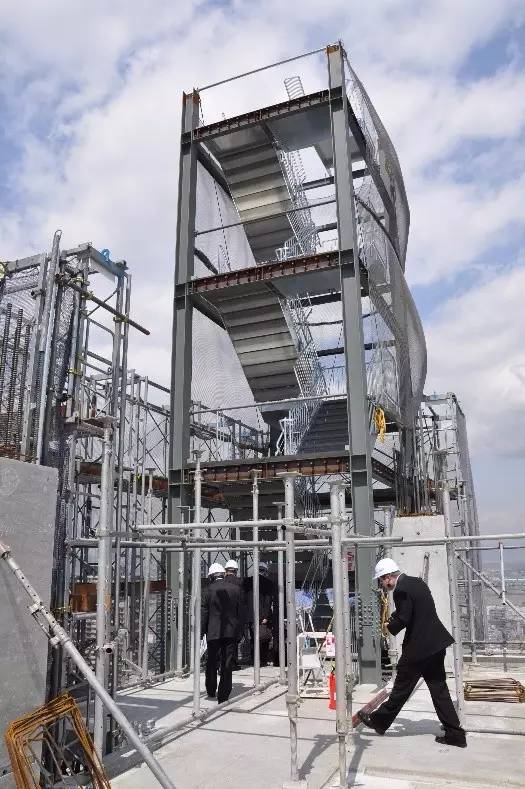

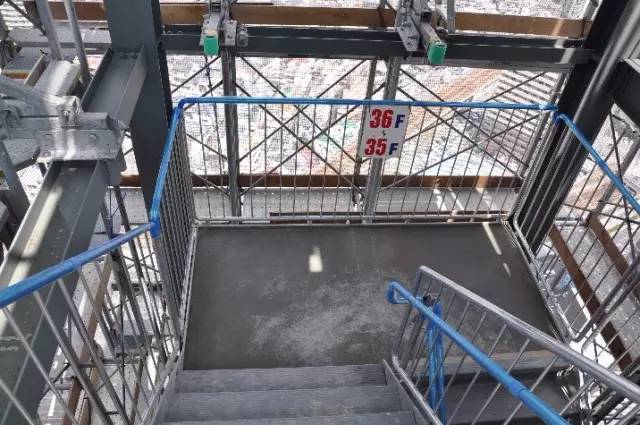

▲ 正式的楼梯是装配式钢结构的,施工安装比楼层结构快两层,以便于施工人员上下通行,既节省了临时通道费用,又很安全。

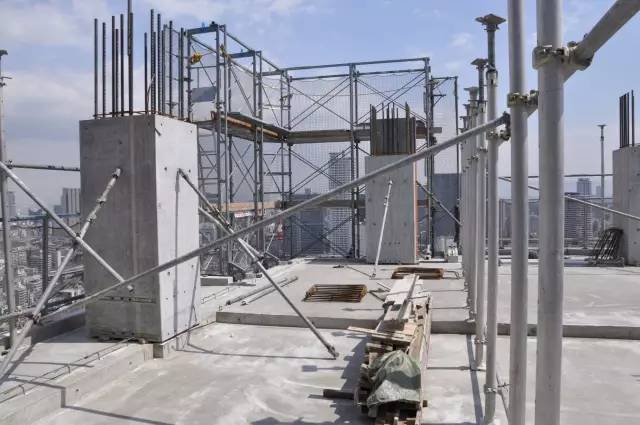

▲ 预制柱安装,现场安装支撑的预埋件提前已在工厂留置好。

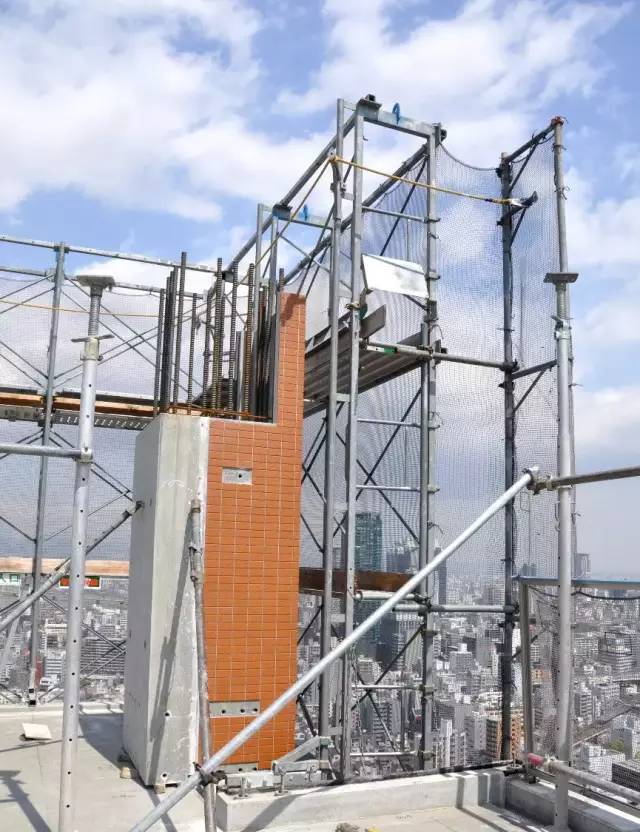

外墙面砖已随预制构件在工厂完成,与中国通常外墙外保温的习惯做法不同,外墙面砖是直接粘贴在预制砼构件上。

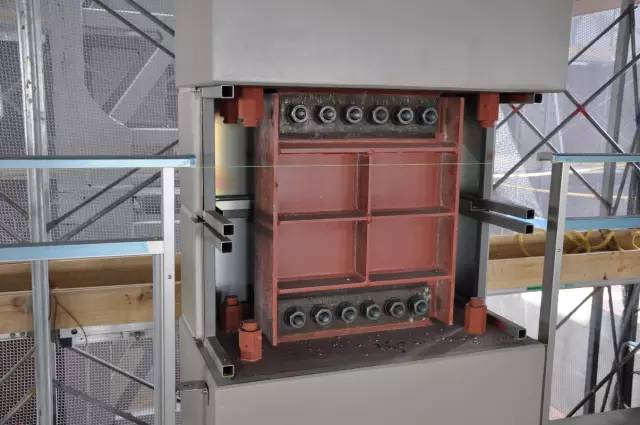

▲ 日本是个多地震的国家,抗震技术非常先进,本工程是一座50层的装配式超高层住宅,这是柱抗震节点。

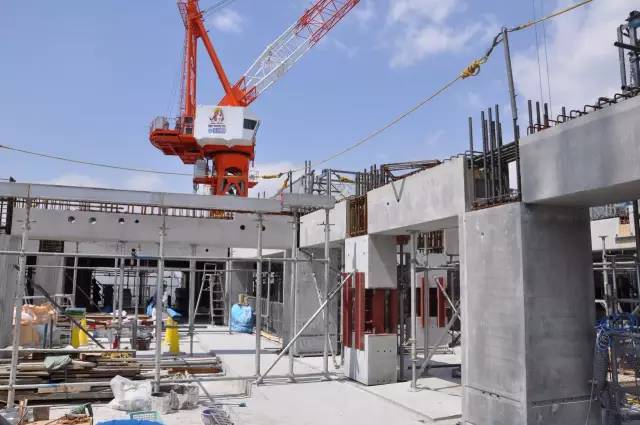

▲ 预制梁柱构件的节点采取现场后浇混凝土

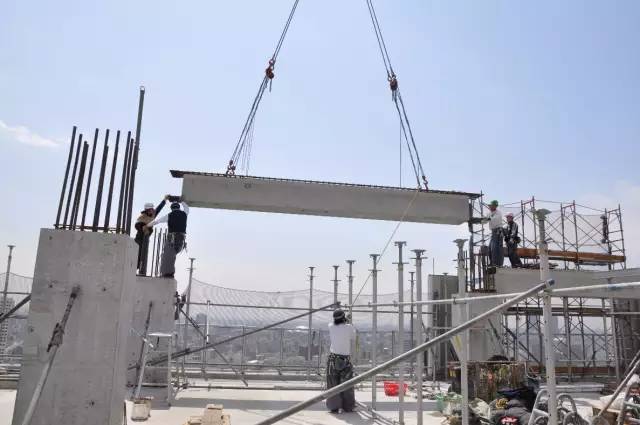

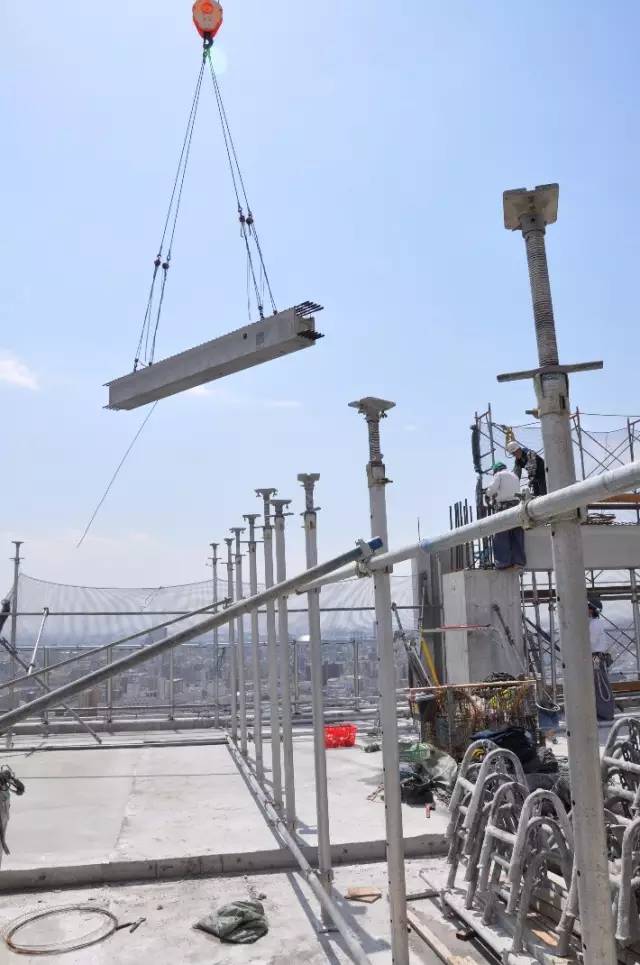

▲ 一组由五名工人协作安装预制梁

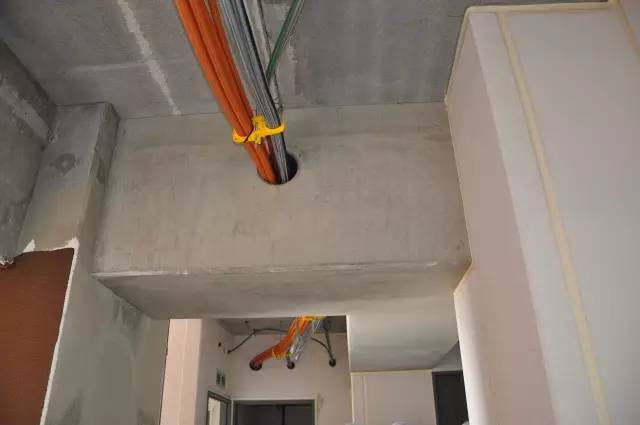

 用于机电穿线的洞口是在工厂预制时在梁上预留好的

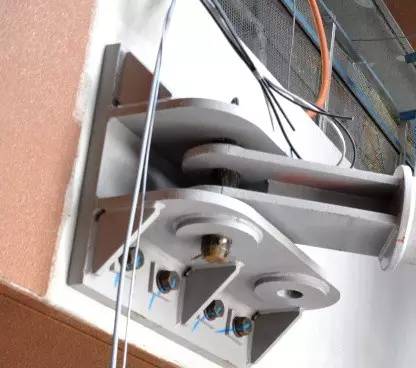

▲ 连塔吊连接的预埋件也都是在预制厂预埋的。

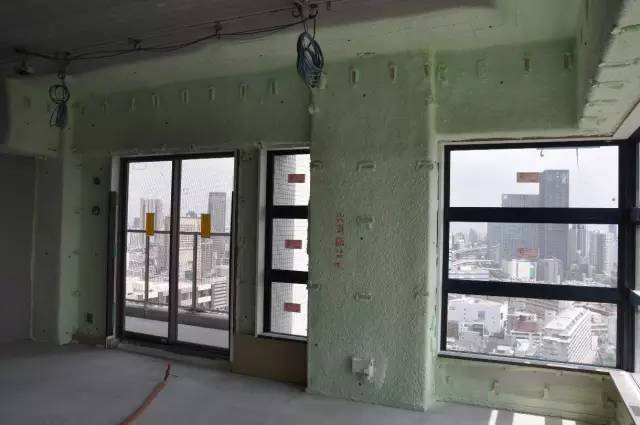

 保温做在室内,是喷涂的发泡胶,这比我国北方常用的外墙粘贴保温板的做法容易施工多了,不用担心外墙保温脱落,并且使用几十年后也很容易更新。

▲ 走廊墙体砼反坎,预埋了安装孔洞和连接铁件

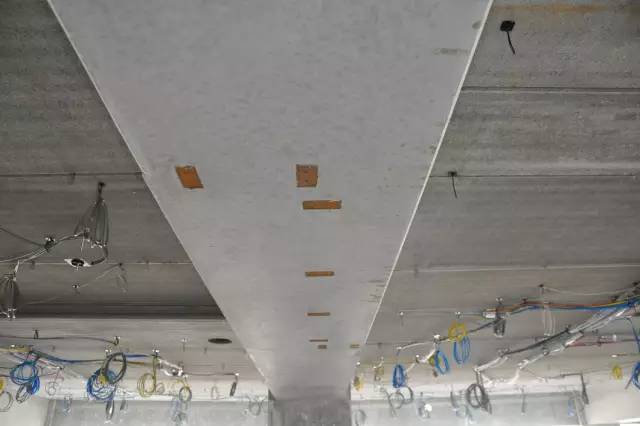

▲ 梁下为墙体需要的预埋件在工厂埋好,看来施工深化设计得做多仔细认真啊!

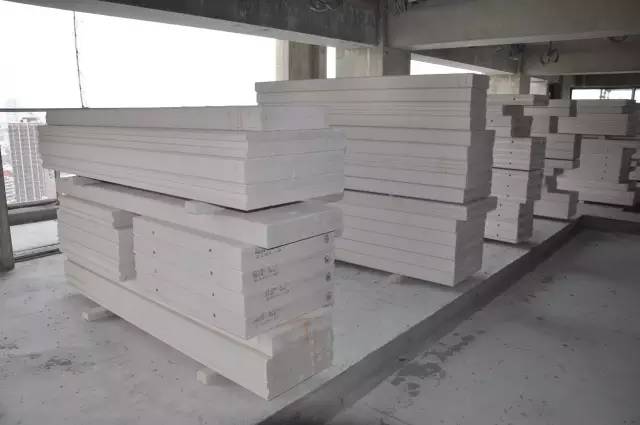

▲ 运输到楼层准备安装的墙板

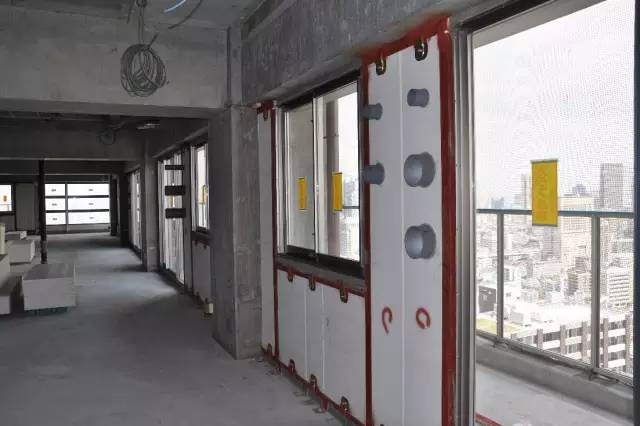

▲ 安装好的阳台墙板

▲ 安装好的抗震柱的节点

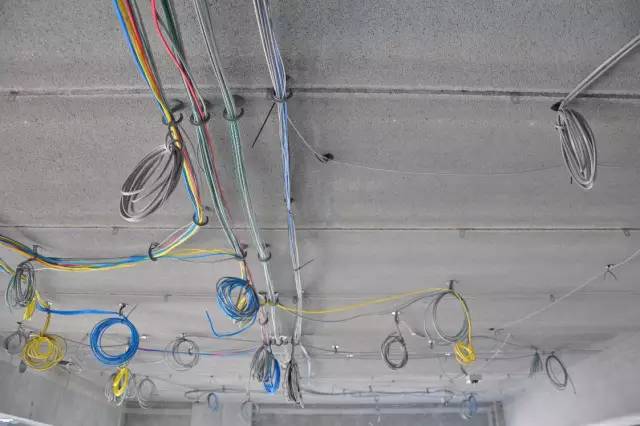

▲ 挂机电管线的挂钩是直接粘在预制楼板上,不用套管或桥架,五颜六色的线区别不同的功能

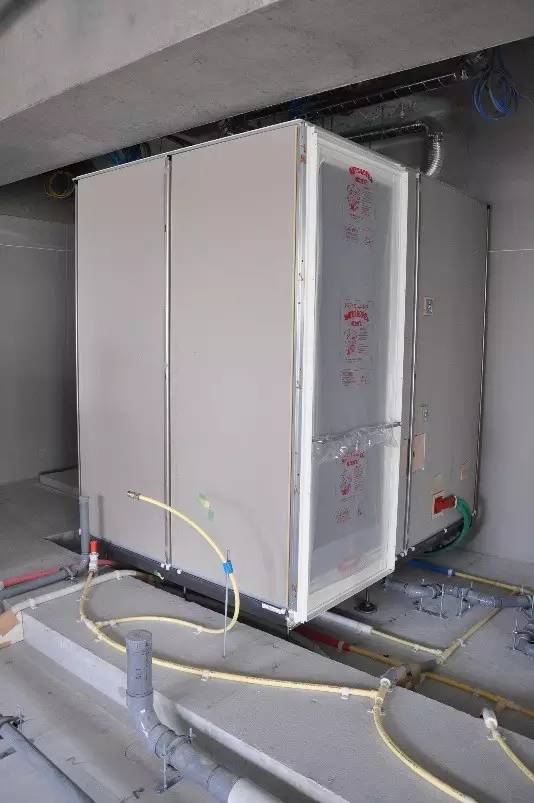

▲ 卫生间也是工业化整体成品,内部的墙、地砖及卫浴装修都已在工厂做好

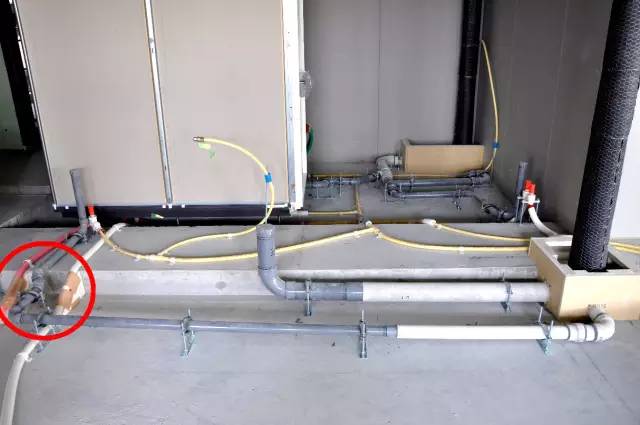

▲ 地面管线的固定方式,使用镀锌定型支架,软管遇到返梁的处细心地设置了过渡垫块,以防止以后长期使用时因重力导致变形影响通畅。

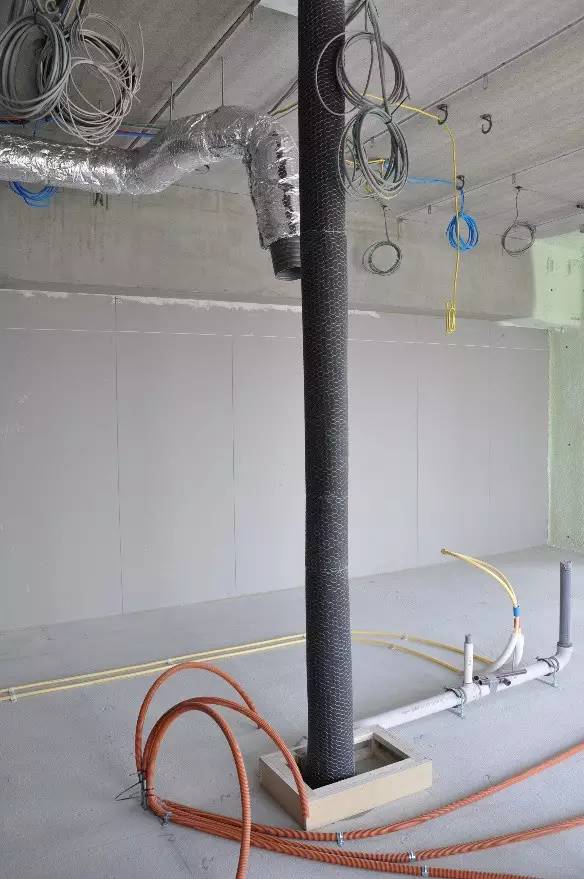

 排水立管外包隔音棉

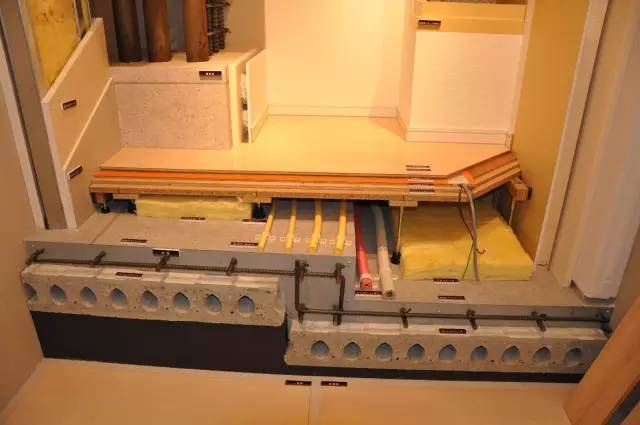

▲ 这是楼板的施工样板,能看到隔音的设计非常到位。
